UNS S17400(AISI 630)沉淀硬化不锈钢化学成分
发布时间：2021-04-21
UNS S17400(AISI 630)马氏体沉淀硬化不锈钢是一种铬镍铜沉淀硬化不锈钢，用于要求高强度和硬度以及中等耐腐蚀性的应用场合。高强度保持在大约600℉ (316℃)。这种合金有些标准规范里的指定牌号为630。
UNS S17400(AISI 630)合金在退火条件下具有马氏体结构，通过低温处理进一步强化，使合金中析出含铜相。与沉淀硬化家族中的许多合金相比，S17400合金只需要简单一步法沉淀硬化热处理，在900℉ (482℃)到1150℉(621℃)的温度范围内，根据所需的强度和韧性的组合，进行一步法。这种一步热处理可获得多种性能。在900℉ (482℃)范围内的热处理产生最高强度，尽管略低于合金如S17700或S15700。后者的沉淀硬化不锈钢一般需要更多的步骤来完成热处理。
UNS S17400(AISI 630)应用领域：
海上平台、直升机甲板等平台
食品加工
纸浆和造纸工业
航空航天(飞机和燃气轮机叶片)
机械零部件
核反应堆
油气工业
化学加工组件
一般金属加工行业

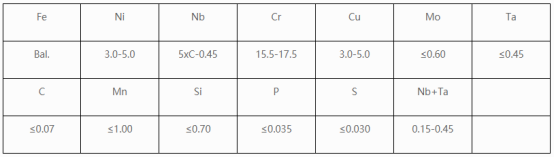

UNS S17400(AISI 630)化学成分如下图：
UNS S17400(AISI 630)物理性能如下：
熔点：1400-1440℃
比热：502J/(kg)
剪切模量：77.4 GPa 11200 ksi
泊松比：0.27-0.30(公制) 0.27-0.30(英制)
UNS S17400(AISI 630)机械性能如下：

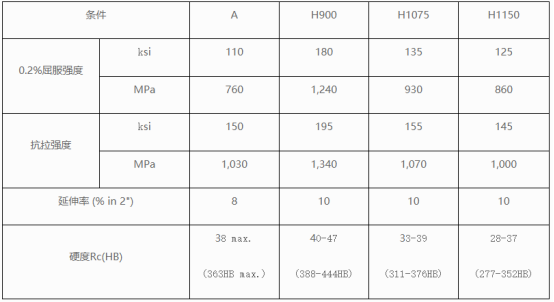

在900℉(482℃) 到1150℉(621℃) 的热处理范围内，室温拉伸性能可以有很大的变化。下面所示的值是典型的室温特性，可用于各种沉淀硬化热处理以及1950℉(1066℃)溶液退火热处理。
